SCIP հավելված. թեթև տորկրետբետոնապատ վահանակների հետազոտության երկու հատված
Ներկայացման 17-րդ սլայդում ներառված գրաֆիկներն ու համառոտագիրը՝ մեկ հետազոտությունից։
Սա SCIP ներկայացման 17-րդ սլայդում ներառված բնօրինակ նյութի տեղեկատվական թարգմանությունն է։ Պնդումները, ամսաթվերն ու կոնտակտները պատկանում են համապատասխան փաստաթղթի հեղինակին։ Ներկայացված փաստաթղթերի ընթացիկ վավերականությունը չի հաստատվել։
Էջ 1

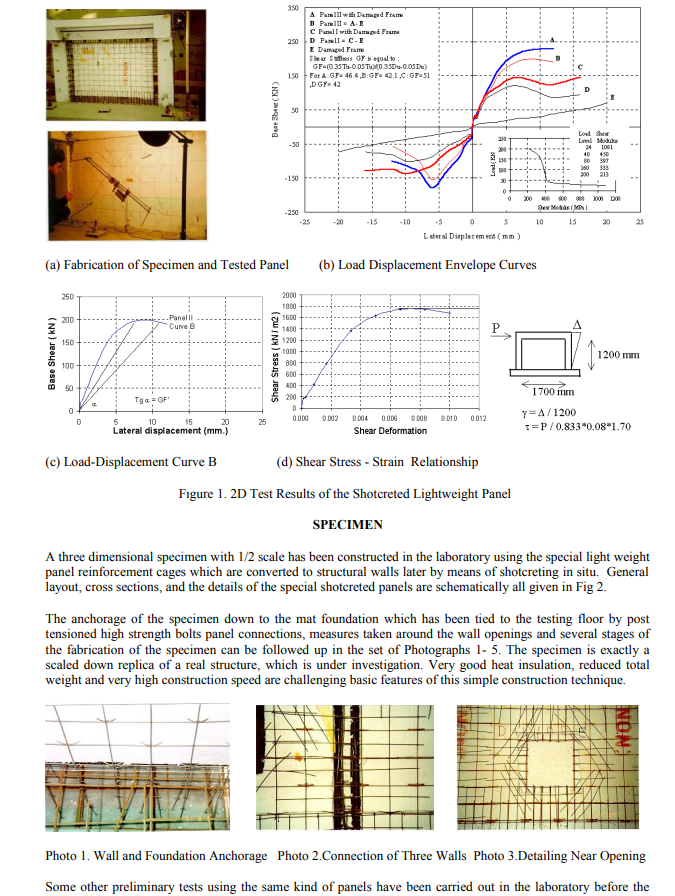

Նկար 1. Տորկրետբետոնապատ թեթև վահանակի երկչափ փորձարկման արդյունքները
| Նշում | Թարգմանություն |
|---|---|
| (a) | Նմուշի պատրաստումը և փորձարկված վահանակը |
| (b) | Բեռ–տեղաշարժ պարուրիչ կորեր |
| (c) | Բեռ–տեղաշարժ B կորը |
| (d) | Սահքի լարում–ձևախախտում կախվածությունը |
Գրաֆիկների բոլոր տեքստային նշումները
| Նշան | Բովանդակություն |
|---|---|
| A | Պանել II՝ վնասված շրջանակով |
| B | Պանել II = A − E |
| C | Պանել I՝ վնասված շրջանակով |
| D | Պանել I = C − E |
| E | Վնասված շրջանակ |
| GF | Սահքի կոշտություն |
| Բանաձև | GF = (0.35Tu − 0.05Tu)/(0.35Du − 0.05Du) |
| A; B; C; D կորերի GF | 46.4; 42.1; 51; 42 |
| B կորի թեքության նշումը | Tg α = GF′ |
| Գրաֆիկ | Առանցք / միավոր | Սանդղակ |
|---|---|---|
| (b) | Հիմքում կտրող ուժ՝ kN | −250, −150, −50, 50, 150, 250, 350 |
| (b) | Կողային տեղաշարժ՝ mm | −25, −20, −15, −10, −5, 0, 5, 10, 15, 20, 25 |
| (c) | Հիմքում կտրող ուժ՝ kN | 0, 50, 100, 150, 200, 250 |
| (c) | Կողային տեղաշարժ՝ mm | 0, 5, 10, 15, 20, 25 |
| (d) | Սահքի լարում՝ kN/m² | 0, 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000 |
| (d) | Սահքի ձևախախտում | 0.000, 0.002, 0.004, 0.006, 0.008, 0.010, 0.012 |
| Ներդրված գրաֆիկ | Բեռ՝ kN | 0, 50, 100, 150, 200, 250 |
| Ներդրված գրաֆիկ | Սահքի մոդուլ՝ MPa | 0, 200, 400, 600, 800, 1000, 1200 |
| Բեռի մակարդակ | Սահքի մոդուլ |
|---|---|
| 24 | 1081 |
| 40 | 450 |
| 80 | 397 |
| 160 | 333 |
| 200 | 213 |
Սխեմայի նշումներ՝ P բեռ, Δ տեղաշարժ, բարձրություն՝ 1200 mm, լայնություն՝ 1700 mm։ Բանաձևերը բնօրինակի գրությամբ՝ γ = Δ / 1200; τ = P / 0.833*0.08*1.70։ Թարգմանությամբ փակագծեր չեն ավելացվել և բանաձևը չի վերամեկնաբանվել։
Նմուշ
Լաբորատորիայում պատրաստվել է 1/2 մասշտաբով եռաչափ նմուշ՝ օգտագործելով թեթև վահանակների հատուկ ամրանային կարկասներ, որոնք տեղում տորկրետապատմամբ հետագայում վերածվում են կրող պատերի։ Հատուկ տորկրետբետոնապատ վահանակների ընդհանուր դասավորությունը, կտրվածքները և մանրամասները սխեմատիկորեն ներկայացված են նկար 2-ում։
Նմուշի խարսխումը սալային հիմքին, որն իր հերթին հետլարված բարձրամուր հեղույսներով ամրացված է փորձարկման հատակին, վահանակների միացումները, պատերի բացվածքների շուրջ ձեռնարկված միջոցառումները և նմուշի պատրաստման մի քանի փուլերը կարելի է տեսնել 1–5 լուսանկարներում։ Նմուշը հետազոտվող իրական կառույցի ճշգրիտ փոքրացված պատճենն է։ Շատ լավ ջերմամեկուսացումը, նվազեցված ընդհանուր քաշը և շինարարության շատ բարձր արագությունը այս պարզ կառուցման եղանակի հիմնական գրավիչ հատկանիշներն են։
| Լուսանկար | Թարգմանություն |
|---|---|
| 1 | Պատի և հիմքի խարսխումը |
| 2 | Երեք պատերի միացումը |
| 3 | Բացվածքի մոտ հանգույցի մանրամասները |
Հրապարակված պատկերի վերջին պարբերությունը կտրված է։ Նույն էջը պարունակող տեղական PDF-ի ընթեռնելի տեքստով լրացումը ներկայացված է հաջորդ պարբերությունում, իսկ նախադասության վերջը տվյալ էջում շարունակվում է։
Եռաչափ նմուշի պատրաստումից առաջ լաբորատորիայում կատարվել են նույն տեսակի վահանակների մի քանի այլ նախնական փորձարկումներ։ Դրանց թվում են վահանակների միառանցք բեռնավորման փորձարկումները [1], վահանակների հարթության մեջ ցիկլային բեռնավորումը [2] և հարթությունից դուրս բեռնավորումը [3]։ Այս վաղ արդյունքների հիման վրա … [նախադասությունը շարունակվում է հաջորդ էջում]։
Փաստաթղթի բնօրինակը
Էջ 2

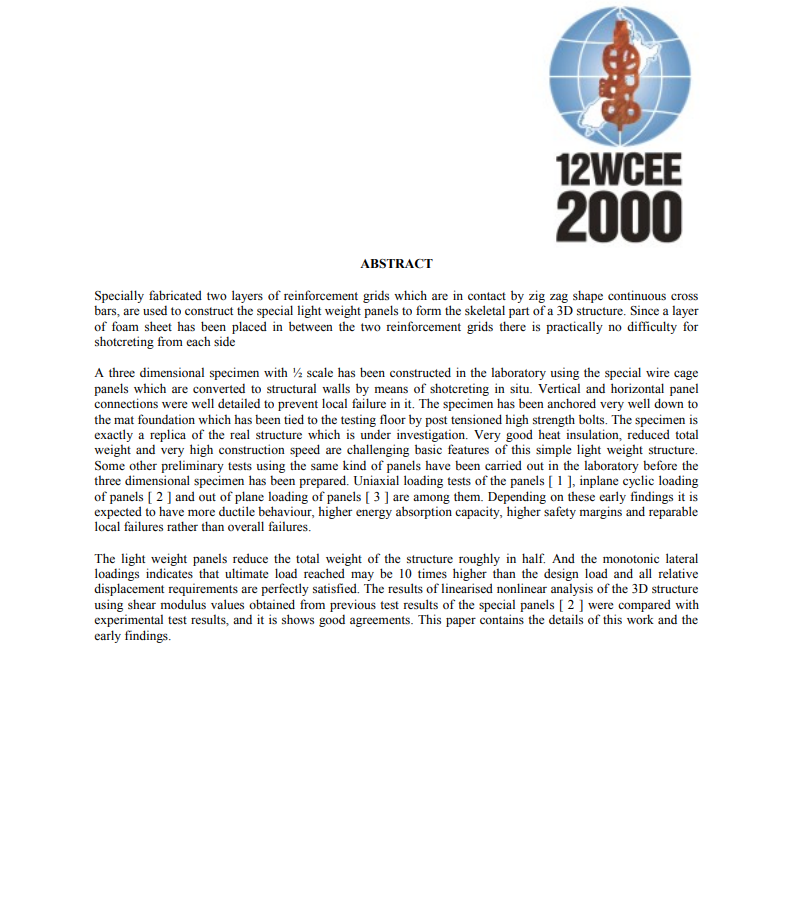

Բնօրինակի նշան՝ 12WCEE 2000։
Համառոտագիր
Երկու հատուկ պատրաստված ամրանային ցանցերը, որոնք իրար միացված են զիգզագաձև անընդհատ լայնական ձողերով, օգտագործվում են եռաչափ կառույցի կմախքը ձևավորող հատուկ թեթև վահանակների պատրաստման համար։ Քանի որ երկու ցանցերի միջև տեղադրված է փրփրանյութի թերթի շերտ, երկու կողմերից տորկրետապատումը գործնականում դժվարություն չի առաջացնում։
Լաբորատորիայում պատրաստվել է 1/2 մասշտաբով եռաչափ նմուշ՝ օգտագործելով հատուկ մետաղալարային կարկասով վահանակներ, որոնք տեղում տորկրետապատմամբ վերածվում են կրող պատերի։ Պանելների ուղղաձիգ և հորիզոնական միացումների հանգույցները մանրամասն մշակվել են՝ տեղային քայքայում կանխելու համար։ Նմուշը հուսալիորեն խարսխվել է սալային հիմքին, որն իր հերթին հետլարված բարձրամուր հեղույսներով ամրացվել է փորձարկման հատակին։ Նմուշը հետազոտվող իրական կառույցի ճշգրիտ պատճենն է։ Շատ լավ ջերմամեկուսացումը, նվազեցված ընդհանուր քաշը և շինարարության շատ բարձր արագությունը այս պարզ թեթև կառուցվածքի հիմնական գրավիչ հատկանիշներն են։ Եռաչափ նմուշը պատրաստելուց առաջ լաբորատորիայում կատարվել են նույն տեսակի վահանակների մի քանի այլ նախնական փորձարկումներ՝ վահանակների միառանցք բեռնավորում [1], հարթության մեջ ցիկլային բեռնավորում [2] և հարթությունից դուրս բեռնավորում [3]։ Այդ վաղ արդյունքների հիման վրա սպասվում են ավելի պլաստիկ վարք, էներգիայի կլանման ավելի բարձր կարողություն, անվտանգության ավելի մեծ պաշարներ և ընդհանուր քայքայման փոխարեն վերանորոգելի տեղային վնասումներ։
Թեթև վահանակները կառույցի ընդհանուր քաշը նվազեցնում են մոտավորապես կիսով չափ։ Միապաղաղ աճող կողային բեռնավորման արդյունքները ցույց են տալիս, որ հասած սահմանային բեռը կարող է 10 անգամ բարձր լինել հաշվարկային բեռից, և հարաբերական տեղաշարժերի բոլոր պահանջները լիովին կատարվում են։ Եռաչափ կառույցի գծայնացված ոչ գծային վերլուծության արդյունքները՝ օգտագործելով հատուկ վահանակների նախորդ փորձարկումներից [2] ստացված սահքի մոդուլի արժեքները, համեմատվել են փորձարարական արդյունքների հետ և լավ համապատասխանություն են ցույց տվել։ Հոդվածը պարունակում է այս աշխատանքի մանրամասներն ու նախնական արդյունքները։
Թարգմանչական նշում. սա հետազոտության հեղինակների համառոտագրի թարգմանությունն է՝ ներկայացված նմուշի և փորձարկման պայմանների մասին։ Այն չի հանդիսանում Greenberg-ի բոլոր արտադրանքների նախագծային հավաստում։
